پروفیل سوپرفیکس U
پروفیل سوپرفیکس U و قطعات اتصال آن
معرفی پروفیل سوپرفیکس U و ویژگی‌ها
پروفیل سوپرفیکس U یک پروفیل شیاردار به شکل حرف U است که برای ایجاد ساپورت (نگهدارنده) تاسیسات مکانیکی و الکتریکی در ساختمان‌ها به کار می‌رود. این پروفیل جدیدترین و کاربردی‌ترین نوع پروفیل ساپورت تأسیسات بوده و با طراحی مهندسی مدولار خود، نصب تجهیزات را در موقعیت‌های مختلف آسان کرده است. سوپرفیکس U از جنس فولاد گالوانیزه ضدزنگ با ضخامت 2 میلی‌متر ساخته شده و دارای عرض ۵۰ میلی‌متر و ارتفاع ۳۰ میلی‌متر در مقطع می‌باشد. طول هر شاخه‌ی استاندارد آن 2 متر است. وجود ردیف سوراخ‌های منظّم در امتداد طول پروفیل، امکان اتصال انواع پیچ و مهره را بدون نیاز به عملیات اضافی فراهم می‌کند. به دلیل طراحی ویژه، این پروفیل انعطاف‌پذیری بالایی در برش و خم‌کاری داشته و می‌توان آن را براساس نیاز پروژه کوتاه یا خم کرد.
از مهم‌ترین ویژگی‌های سوپرفیکس U می‌توان به موارد زیر اشاره کرد:
نصب سریع و آسان:
طراحی مدولار این پروفیل باعث شده نصب ساپورت‌های تاسیساتی بدون نیاز به جوشکاری و تنها با پیچ و مهره انجام شود. تمامی قطعات به سادگی به هم متصل یا از هم جدا می‌شوند و حتی قابلیت استفاده مجدد نیز دارند
استحکام و مقاومت بالا:
جنس فولادی ضخیم (۲ میلی‌متر) این پروفیل نسبت به پروفیل‌های ساپورت قدیمی‌تر با ضخامت ۰.۸ یا ۱ میلی‌متر مقاومت بسیار بیشتری در تحمل بار دارد. همچنین پوشش گالوانیزه‌ی ضدزنگ آن از خوردگی و زنگ‌زدگی جلوگیری کرده و دوام طولانی‌مدت را تضمین می‌کند
عدم نیاز به عملیات تکمیلی:
استفاده از سوپرفیکس U نیاز به رنگ‌آمیزی مجدد یا سوراخکاری در محل نصب را برطرف می‌کند. سوراخ‌های استاندارد روی پروفیل، امکان نصب انواع بست و تجهیزات را بدون دریل‌کاری اضافی فراهم می‌کند. همچنین به دلیل گالوانیزه بودن، نیازی به رنگ کردن جهت جلوگیری از زنگ‌زدگی نیست.
انعطاف‌پذیری در کاربرد:
این پروفیل را می‌توان به صورت‌های مختلف به کار برد؛ هم به شکل کنسول (افقی) از دیوار نصب کرد و هم با استفاده از پیچ‌های تمام‌رزوه (راد تمام‌رزوه) به صورت آویزان از سقف به کار برد. حتی می‌توان چندین پروفیل U را به یکدیگر متصل کرد تا ساپورت‌های بزرگ‌تر یا قاب‌های پیچیده‌تری ایجاد شود
به طور خلاصه، سوپرفیکس U یک سیستم هوشمند و مدولار برای نصب تجهیزات تأسیساتی است که تمامی مشکلات روش‌های سنتی (مانند جوشکاری و نبشی‌کشی) را برطرف کرده و سرعت و کیفیت اجرا را بهبود می‌بخشد. این محصول در سیستم‌های تأسیسات مکانیکی (لوله‌کشی، تهویه مطبوع) و الکتریکی (سینی کابل، نردبان کابل و غیره) به طور گسترده کاربرد دارد و حضور آن در انواع ساختمان‌های مسکونی، تجاری، صنعتی و… ضروری است
قطعات اتصال پروفیل سوپرفیکس U
یکی از مزایای سیستم سوپرفیکس U، وجود قطعات اتصال متنوع برای نصب در شرایط مختلف است. این اقلام جانبی به کاربر امکان می‌دهند پروفیل U را به سقف، دیوار یا کف متصل کرده و تجهیزات را روی آن مهار کند. مهم‌ترین قطعات اتصال سوپرفیکس U عبارت‌اند از:

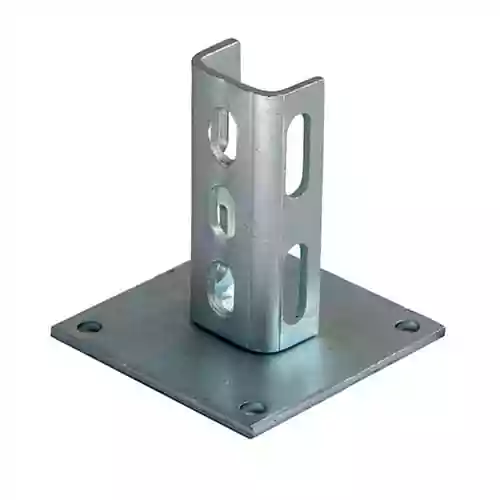

پایه پروفیل (پایه دیواری سوپرفیکس U):
صفحه‌ی پایه فولادی که برای اتصال انتهای پروفیل به سطوح (معمولاً دیوار یا کف) به کار می‌رود. این پایه با چندین سوراخ پیچ، به دیوار پیچ می‌شود و انتهای پروفیل U به آن پیچ و مهره می‌گردد. با استفاده از پایه دیواری، می‌توان پروفیل سوپرفیکس U را به صورت کنسولی روی دیوار نصب کرد یا حتی به سقف آویزان نمود. از این قطعه برای ساپورت لوله‌های تاسیساتی در خطوط لوله‌ی سیستم‌های گرمایش و سرمایش، لوله‌کشی فاضلاب (در حالت افقی و عمودی) و حتی نصب تجهیزاتی نظیر رادیاتورهای غیرمتعارف، حوله‌خشک‌کن و فن‌کوئل‌های سقفی/دیواری استفاده می‌شود.

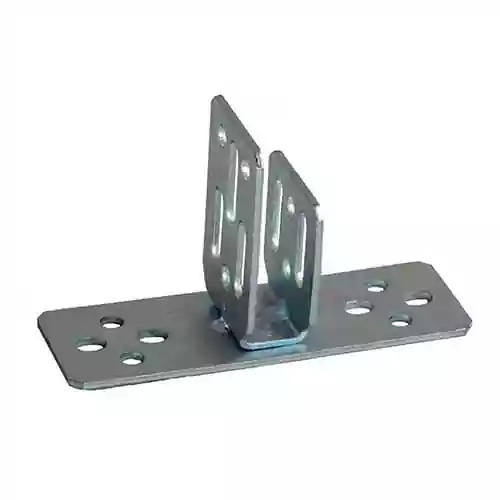

صفحه نصب افقی و عمودی:
این صفحات اتصال، قطعاتی هستند که امکان نصب پروفیل را در حالت‌های مختلف فراهم می‌کنند. صفحه نصب افقی برای مهار پروفیل روی سطوح افقی (مثلاً سقف) به کار می‌رود و صفحه نصب عمودی برای اتصال جانبی پروفیل به سطوح عمودی (دیوار یا ستون) استفاده می‌شود. با کمک این صفحات، می‌توان پروفیل U را در هر زاویه و جهتی ثابت کرد و ساختار ساپورت مطابق نیاز ایجاد نمود.

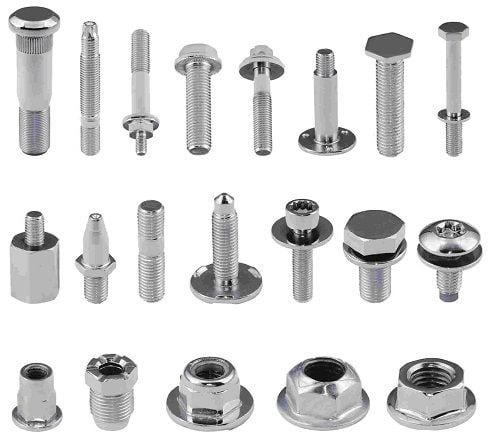

مهره و پیچ ویژه سوپرفیکس:
جهت اتصال تجهیزات و بست‌ها به پروفیل، از مهره‌های خاصی استفاده می‌شود که داخل شیار پروفیل U قرار گرفته و قفل می‌شوند (مشابه چنل‌نات در سیستم‌های یونستروت). این مهره سوپرفیکس به کاربر اجازه می‌دهد هر نقطه‌ای از طول پروفیل را به عنوان محل بستن پیچ انتخاب کند. مهره‌های سوپرفیکس در اندازه‌های مختلف متناسب با پیچ‌های M8، M10 و… عرضه می‌شوند. همچنین پیچ متری تمام‌رزوه (راد تمام رزوه) قطعه‌ی دیگری است که نقش مهمی در سیستم دارد؛ از راد تمام‌رزوه برای آویزان کردن پروفیل از سقف یا اتصال بست‌ها در فواصل دلخواه بهره می‌برند. در پروفیل سوپرفیکس U می‌توان از پیچ‌های متری سایز ۴ تا ۱۰ میلی‌متر بسته به نیاز استفاده کرد.
درپوش سوپرفیکس U:
پس از برش یا نصب پروفیل‌ها، انتهای باز آن‌ها ممکن است دارای لبه‌های تیز یا پلیسه باشد که هم از لحاظ ایمنی خطرناک است و هم ظاهر کار را نامنظم می‌کند. سرپوش (درپوش) سوپرفیکس U قطعه‌ای از جنس PVC نرم است که به طور اختصاصی برای پوشاندن دو لبه‌ی انتهایی پروفیل طراحی شده است
. این درپوش با قرار گرفتن بر روی انتهای پروفیل، از آسیب‌رسانی لبه‌های تیز به نصاب یا سایر تجهیزات جلوگیری کرده و ظاهر ساپورت را یکدست و زیباتر می‌نماید
. توصیه می‌شود هنگام نصب ساپورت‌های ساخته‌شده با سوپرفیکس U حتماً از این درپوش‌ها استفاده شود تا ایمنی در حین نصب و بهره‌برداری تأمین گردد.

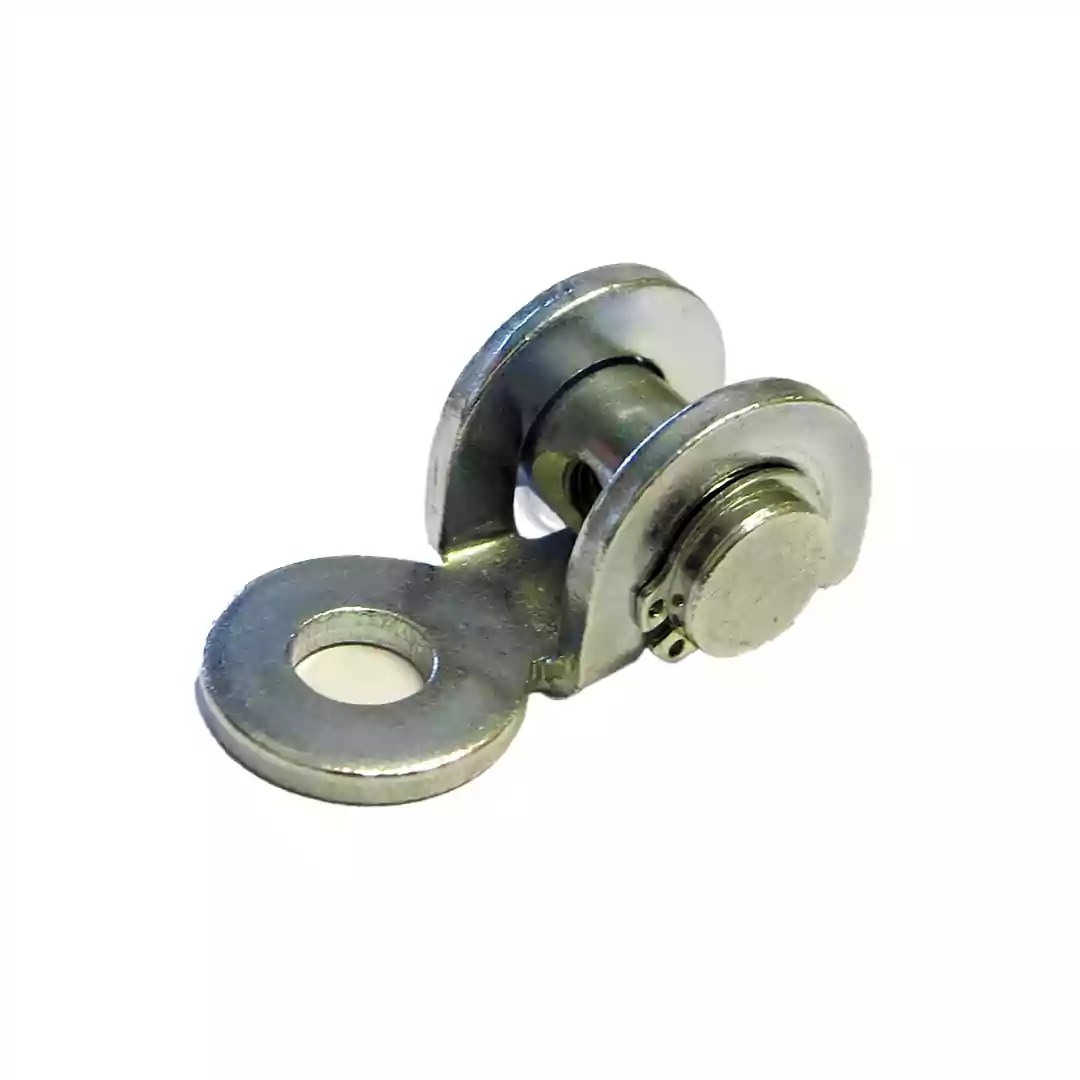

مهاربند (استی‌پیس) سوپرفیکس:
برای افزایش استحکام ساپورت در برابر نیروهای جانبی و لرزش‌ها، از مهاربند استفاده می‌شود. مهاربند در واقع یک میله یا تسمه مورب است که بین پروفیل اصلی و سازه (دیوار/سقف) نصب می‌گردد تا از تکان‌های اضافی جلوگیری کند. در سیستم سوپرفیکس، می‌توان از ترکیب راد تمام‌رزوه و اتصالات مخصوص به عنوان مهاربند استفاده کرد. این قطعه خصوصاً در نقاطی که بار سنگین یا لرزش زیاد (مثلاً بر اثر زلزله، ضربه قوچ در لوله‌ها یا نشست سازه) وجود دارد، به پایداری ساپورت کمک می‌کند.
نکته:
تمامی اجزای اتصال فوق از جنس فولاد گالوانیزه ضدزنگ ساخته شده‌اند و به راحتی توسط پیچ و مهره به یکدیگر متصل می‌شوند. این یکپارچگی در سیستم سوپرفیکس باعث شده نصب تاسیسات سریع‌تر، دقیق‌تر و ایمن‌تر انجام شود
مزایای سوپرفیکس U و مقایسه با پروفیل‌های مشابه
سیستم سوپرفیکس U به دلیل مزایا و بهبودهای فنی قابل توجه، به سرعت محبوبیت زیادی در بین مهندسان و مجریان پیدا کرده است. در این بخش، به مقایسه سوپرفیکس U با ساپورت‌های قدیمی و پروفیل‌های مشابه می‌پردازیم و دلایل برتری آن را بررسی می‌کنیم:
تحمل بار بیشتر به دلیل ضخامت بالاتر:
همان‌طور که اشاره شد، ضخامت ورق سوپرفیکس U برابر 2 میلی‌متر است که تقریباً دو برابر پروفیل‌های متداول (با ضخامت 0.8 یا 1 mm) است. این افزایش ضخامت سبب افزایش چشمگیر مقاومت خمشی پروفیل شده و امکان تحمل وزن‌های به مراتب بیشتر را فراهم می‌کند. در نتیجه، می‌توان تعداد بیشتری لوله یا تجهیزات سنگین‌تر را با اطمینان توسط یک ساپورت سوپرفیکس U مهار کرد، بدون اینکه پروفیل دچار خمش یا خستگی شود.
مقاومت عالی در برابر خوردگی:
سوپرفیکس U با پوشش گالوانیزه گرم یا الکتروگالوانیزه عرضه می‌شود و همچنین در مدل‌های خاصی (اکسترا و اکسترا پلاس) دارای پوشش‌های کروماته و داکرومت برای مقاومت افزوده در محیط‌های خورنده است. این در حالی است که بسیاری از پروفیل‌های ساپورت موجود ممکن است تنها پوشش رنگ یا گالوانیزه‌ی نازک داشته باشند. استفاده از فولاد گالوانیزه ضدزنگ در سوپرفیکس U دوام و طول عمر ساپورت را حتی در شرایط رطوبتی بالا تضمین می‌کند. به طور خاص، مدل «سوپرفیکس اکسترا» برای مناطق با رطوبت بالا (مثلاً شهرهای شمالی) طراحی شده و پوشش ضخیم‌تر و ضدخوردگی بهتری دارد. مدل «سوپرفیکس اکسترا پلاس» نیز با پوشش داکرومت، حداکثر محافظت در برابر زنگ‌زدگی حتی در مجاورت مواد شیمیایی را ارائه می‌دهد
- سوراخ‌های متنوع و نصب بدون جوشکاری:
یکی از وجوه تمایز سوپرفیکس U وجود سوراخ‌ها و شکاف‌های متعدد با اندازه‌های مختلف روی آن است. برخلاف برخی پروفیل‌های مشابه که ممکن است فقط یک ردیف سوراخ یک‌اندازه داشته باشند، در سوپرفیکس U چند نوع سوراخ برای پیچ و راد با قطرهای متفاوت تعبیه شده است. این امر دست مجری را برای انتخاب محل دقیق و نوع اتصال باز می‌گذارد و رگلاژ (تنظیم) دقیق‌تر تجهیزات را ممکن می‌سازد. علاوه بر این، نصب سوپرفیکس U کاملاً بی‌نیاز از جوشکاری است. تمامی اتصالات با پیچ و مهره صورت می‌گیرد که نسبت به روش‌های قدیمی جوش و بریدن نبشی، هم سریع‌تر است و هم کیفیت بهتری دارد. حذف جوشکاری همچنین ایمنی کار را افزایش داده و خطرات ناشی از کار با آتش (حین جوشکاری) را از بین می‌برد.
انعطاف‌پذیری در طراحی و اجرا:
سیستم سوپرفیکس به دلیل مدولار بودن، هیچ محدودیتی در طراحی شکل ساپورت ندارد. می‌توان قطعات را به شکل دلخواه ترکیب کرد تا چارچوب‌های یک‌طرفه، دوسویه، سقفی، دیواری و … ایجاد شود. این در حالی است که در روش‌های سنتی آهن‌کشی، هر تغییر طراحی مستلزم برش و جوش مجدد مقاطع بود. در سوپرفیکس، پروفیل‌ها به راحتی بریده و مجدداً سرهم می‌شوند و حتی پس از اتمام پروژه نیز امکان تغییر آرایش یا استفاده مجدد از قطعات وجود دارد. همچنین حمل و نقل پروفیل‌های سوپرفیکس (با طول 2 متر) ساده بوده و در فضاهای کوچک کارگاهی به راحتی انبار می‌شوند. مجموع این ویژگی‌ها موجب صرفه‌جویی در زمان اجرا و کاهش هزینه‌های نیروی انسانی می‌گردد.
صرفه اقتصادی نسبت به روش‌های سنتی:
استفاده از سیستم بست و ساپورت سوپرفیکس در پروژه‌ها، در مقایسه با روش‌های قدیمی (مثل ساختن ساپورت با نبشی و تسمه از طریق جوشکاری) هزینه‌ی تمام‌شده کمتری دارد. دلیل این امر، سرعت بالاتر نصب، کاهش پرت مصالح، حذف نیاز به رنگ‌آمیزی و تعمیرات دوره‌ای (به علت ضدزنگ بودن) و قابلیت باز کردن و استفاده مجدد از قطعات است. بنابراین از دیدگاه مدیریت پروژه، سوپرفیکس U راه‌حلی اقتصادی‌تر و بهینه‌تر برای ساپورت‌کاری تاسیسات محسوب می‌شود.
به طور کلی، سوپرفیکس U نمایانگر نسل جدیدی از ساپورت‌های تاسیساتی است که با تلفیق استحکام بالا، نصب آسان و انعطاف در کاربرد، عملکرد به مراتب بهتری نسبت به پروفیل‌ها و روش‌های سنتی ارائه می‌دهد. این مزایا علت محبوبیت روزافزون سوپرفیکس U در صنایع مختلف هستند.
بررسی فنی و استانداردهای مرتبط
در بررسی تخصصی پروفیل سوپرفیکس U، چند جنبه فنی و مهندسی حائز اهمیت است:
جنس و پوشش محافظ:
همان‌گونه که ذکر شد، سوپرفیکس U از فولاد آبکاری‌شده (گالوانیزه) ساخته شده است. فرآیند گالوانیزاسیون بر اساس استانداردهای صنعتی انجام می‌شود تا پوشش روی با ضخامت مناسب بر روی سطح فولاد قرار گیرد. نتیجه این است که پروفیل در برابر زنگ‌زدگی مطابق با استانداردهای مقاومت خوردگی عملکرد دارد (برای مثال پوشش گالوانیزه مطابق استاندارد ASTM A123 یا معادل آن). مدل‌های اکسترا دارای پوشش کروماته (روی-کروم) بوده و مدل‌های اکسترا پلاس با پوشش داکرومت (روی-آلومینیوم) عرضه می‌شوند که هر دو برای محیط‌های بسیار خورنده مناسب‌اند. این پوشش‌ها استانداردهای مقاومت در مه‌نمکی و رطوبت را برآورده می‌کنند و عمر مفید پروفیل را افزایش می‌دهند.
استاندارد ابعادی و اتصال‌دهنده‌ها:
پروفیل سوپرفیکس U از نظر ابعاد و سوراخ‌ها طوری طراحی شده که با اتصالات رزوه‌ای استاندارد هماهنگ باشد. سوراخ‌های موجود روی بدنه پروفیل عمدتاً برای عبور پیچ‌های متری با قطرهای M6، M8 و M10 مناسب هستند. فاصله‌ی سوراخ‌ها از هم به صورت یکنواخت و طبق استاندارد مهندسی (برای توزیع یکنواخت تنش) در نظر گرفته شده است. همچنین مهره‌ها و واشرهای مخصوص آن با استانداردهای متریک (ISO) تطابق دارند. بدین ترتیب، نصب‌کننده می‌تواند از انواع پیچ و مهره‌های متداول موجود در بازار برای اتصالات استفاده کند و نیازی به ابزار یا قطعات خاص و کمیاب نیست.
ظرفیت تحمل بار و تحلیل مهندسی:
طراحی مقطع Uشکل این پروفیل بر پایه اصول مقاومت مصالح انجام گرفته است. شکل U با لبه‌های قائم، ممان اینرسی خمشی قابل توجهی را حول محور افقی تأمین می‌کند که برای تحمل بارهای عمودی (وزن لوله‌ها و سینی‌ها) ضروری است. مهندسین طراح می‌توانند بر اساس جدول تحمل بار سوپرفیکس (ارائه‌شده توسط شرکت تولیدکننده) یا محاسبات دستی، میزان بار مجاز روی هر ساپورت را تعیین کنند. به طور کلی برای ایمنی، مقدار بار وارده را با ضریب اطمینان انتخاب می‌کنند تا خمش پروفیل از حد مجاز تجاوز نکند. در همین راستا، سوپرفیکس U به گونه‌ای ساخته شده که حتی در بارگذاری حداکثر نیز دچار تغییر شکل دائمی یا شکست نشود و حاشیه اطمینان کافی داشته باشد. به عنوان یک راهنمایی کلی، در ادامه جدولی ارائه شده که تحمل تقریبی پروفیل‌های U در ضخامت‌های مختلف را نشان می‌دهد.
رعایت اصول ایمنی و لرزه‌ای:
در طراحی و اجرای سیستم‌های ساپورت تاسیساتی، علاوه بر بار استاتیک تجهیزات، باید نیروهای دینامیکی و اتفاقی نیز در نظر گرفته شوند. مطابق مقررات ملی ساختمان (مثلاً مبحث 21 و 22) و استانداردهای بین‌المللی، ساپورت‌ها باید توانایی تحمل نیروهای ناشی از زلزله را نیز داشته باشند. سیستم سوپرفیکس با امکان افزودن مهاربندهای مورب و اتصالات محکم، شرایط پایداری در برابر ارتعاشات و تکانه‌های زلزله یا ضربه را فراهم می‌آورد.
استفاده از واشر فنری و مهره قفل‌شونده در اتصالات این سیستم، از شل‌شدن پیچ‌ها بر اثر لرزش جلوگیری می‌کند که این نیز یک الزام استانداردی در سیستم‌های لرزه‌ای است. همچنین همه‌ی اجزای فلزی این سیستم در دمای بالا رفتار سازه‌ای خود را حفظ می‌کنند و در صورت وقوع حریق مطابق رده اشتعال B2 (استاندارد DIN 4102) عمل می‌نمایند(روکش‌های لاستیکی بست‌ها نیز خودخاموش‌شونده و مطابق استاندارد مقاومت در برابر حریق هستند).
به طور خلاصه، پروفیل سوپرفیکس U یک المان مهندسی‌شده است که با رعایت استانداردهای لازم تولید شده و در صورت طراحی صحیح، انتظارات عملکردی (تحمل بار، دوام، ایمنی) را به خوبی برآورده می‌کند. مهندسان طراح می‌توانند با اطمینان از دیتاشیت و جداول سازنده برای انتخاب تعداد و فواصل ساپورت‌ها استفاده کنند و یک سیستم نگهدارنده‌ی مطمئن و استاندارد داشته باشند.
جدول تحمل بار پروفیل سوپرفیکس U (براساس ابعاد و ضخامت)
در جدول زیر به صورت نمونه ظرفیت تحمل بار انواع پروفیل U شکل با ابعاد تقریبی ۵×۳ سانتیمتر (عرض × ارتفاع) و طول دهانه ۱ متر ارائه شده است. این اعداد فرض می‌کنند پروفیل به صورت تیر ساده افقی بین دو تکیه‌گاه یا به شکل کنسول از دیوار مهار شده باشد. (مقادیر تقریبی و با درنظرگرفتن خمش مجاز و ضریب اطمینان انتخاب شده‌اند. برای طراحی دقیق باید به جدول‌های رسمی شرکت سازنده مراجعه کرد.) همچنین هدف اصلی این جدول، نشان دادن تأثیر ضخامت ورق بر ظرفیت باربری پروفیل است
نوع پروفیل U ساپورت | ابعاد مقطع (عرض×ارتفاع) | ضخامت ورق | ظرفیت تحمل بار تقریبی* |
|---|---|---|---|
| پروفیل سبک قدیمی | 40×30 mm | 0.8 mm | 25 kg |
| پروفیل U استاندارد | 40~50×30 mm | 1.0 mm | 40 kg |
| پروفیل U نیمه‌سنگین | 40~50×30 mm | 1.5 mm | 60 kg |
| سوپرفیکس U (سنگین) | 50×30 mm | 2.0 mm | 90 kg |
*ظرفیت بار تقریبی به عنوان بار متمرکز وسط دهانه (یا انتهای کنسول) در نظر گرفته شده است. در صورت توزیع یکنواخت بار (مثلاً وزن چندین لوله در طول پروفیل)، ظرفیت کل ممکن است قدری بیشتر باشد. اعداد فوق جنبه‌ی محافظه‌کارانه داشته و پروفیل می‌تواند تا مرز ۱٫۵ برابر این ارقام (در شرایط ایده‌آل و بدون درنظرگرفتن خیز زیاد) نیز بار تحمل کند. همان‌طور که مشاهده می‌شود، پروفیل سوپرفیکس U به علت ضخامت و کیفیت ساخت بالاتر، قادر به تحمل بار به مراتب بیشتری نسبت به پروفیل‌های نازک‌تر است
.
آموزش مرحله‌به‌مرحله نصب پروفیل سوپرفیکس U
نصب یک ساپورت تاسیساتی با استفاده از پروفیل سوپرفیکس U فرآیندی ساده و سریع است. در این قسمت، مراحل نصب این سیستم به صورت گام‌به‌گام توضیح داده می‌شود:
مرحله 1 – طراحی و علامت‌گذاری محل ساپورت‌ها:
پیش از هر چیز باید بر اساس نقشه تاسیسات، نقاطی که نیاز به ساپورت دارند تعیین شوند. ابتدا محل عبور لوله‌ها یا سینی کابل‌ها را بررسی کرده و فواصل مناسب میان ساپورت‌ها را (با توجه به قطر و وزن لوله‌ها) محاسبه کنید. سپس روی دیوار یا سقف، محل نصب هر پایه یا ساپورت را علامت بزنید. در این مرحله تعداد ساپورت‌ها، طول پروفیل‌های مورد نیاز و نوع اتصالات (پایه دیواری، صفحه سقفی و غیره) را مشخص کنید. این برنامه‌ریزی اولیه کمک می‌کند تا در حین نصب با کمبود قطعه یا تغییر طرح مواجه نشوید.
مرحله 2 – نصب پایه‌ها و اتصالات بر روی سازه:
بسته به محل ساپورت، پایه مناسب را روی سازه نصب کنید. برای ساپورت دیواری، پایه دیواری سوپرفیکس U را در محل علامت‌گذاری‌شده روی دیوار قرار داده و با رول‌پلاک و پیچ‌های مناسب آن را محکم کنید. اگر قرار است ساپورت از سقف آویزان شود، یک صفحه نصب افقی یا یک نبشی سقفی را به سقف (یا تیر) پیچ کنید. اطمینان حاصل کنید که اتصالات مهار‌شونده (رول‌پلاک‌ها یا انکر بولت‌ها) توان تحمل بار موردنظر را دارند و کاملاً سفت شده‌اند. تراز بودن و صحیح بودن محل نصب پایه‌ها را نیز با تراز یا متر مجدداً بررسی کنید.
مرحله 3 – اتصال پروفیل سوپرفیکس U به پایه‌ها:
اکنون شاخه‌ی پروفیل U را برداشته و به اندازه‌ی موردنیاز (در صورت لزوم) برش دهید. به عنوان مثال اگر دهانه بین دو پایه ۱٫۵ متر است، پروفیل ۲ متری را به طول ۱٫۵ متر ببرید (پروفیل با اره آهن‌بر یا دستگاه فرز به راحتی بریده می‌شود). سپس انتهای پروفیل را در محل پایه دیواری قرار داده و با پیچ و مهره مناسب آن را مهار کنید. معمولاً یک پیچ و مهره M8 یا M10 برای اتصال پروفیل به پایه کافی است که باید از داخل پروفیل عبور کرده و به پایه بسته شود. برای نصب حالت آویز از سقف، پیچ متری (راد تمام‌رزوه) را از سوراخ‌های تعبیه‌شده در بالای پروفیل عبور دهید؛ یک سر پیچ متری به سقف (صفحه یا انکربولت سقفی) متصل است و سر دیگر آن با مهره و واشر به پروفیل بسته می‌شود. در هر دو حالت دیواری یا سقفی، پس از اتصال، با یک آچار مناسب مهره‌ها را سفت کنید تا پروفیل کاملاً محکم و بدون لق بودن تثبیت شود.
مرحله 4 – نصب بست‌های لوله و تجهیزات روی پروفیل:
پس از نصب خود پروفیل ساپورت، حال نوبت به بستن بست‌های تاسیساتی (مانند بست لوله) بر روی آن می‌رسد. اگر از بست دوپایه یا بست روکش‌دار مخصوص سوپرفیکس استفاده می‌کنید، این بست‌ها معمولاً دارای یک پیچ یا جای پیچ در انتها هستند.
با استفاده از مهره سوپرفیکس، می‌توانید این بست‌ها را روی پروفیل محکم کنید. روش کار به این صورت است که مهره سوپرفیکس را داخل شیار پروفیل در محل دلخواه قرار می‌دهید، سپس پیچ اتصال بست را از داخل سوراخ بست وارد مهره می‌کنید و آن را می‌بندید تا مهره در جای خود قفل شود.
نوع دیگری از اتصال ممکن است استفاده از راد تمام‌رزوه کوتاه باشد: در این حالت راد از سوراخ پروفیل رد شده و به بست متصل می‌شود و با دو مهره در بالا و پایین پروفیل محکم می‌گردد. در هر دو صورت، محل بستن بست‌ها را طوری انتخاب کنید که لوله یا سینی کابل پس از نصب تراز باشد. ابتدا همه بست‌ها را شل ببندید، لوله‌ها/کابل‌ها را در جای خود قرار دهید و پس از تنظیم نهایی موقعیت، پیچ بست‌ها را کاملاً سفت کنید. وجود سوراخ‌های متعدد روی پروفیل U باعث می‌شود بتوانید فاصله بست‌ها را به آسانی تنظیم کنید و نیاز به سوراخکاری جدید نداشته باشید
مرحله 5 – استفاده از مهاربند در صورت نیاز:
اگر ساپورتی که نصب می‌کنید طول بلند یا بار سنگینی دارد، توصیه می‌شود از مهاربند برای تقویت آن استفاده کنید. برای این کار معمولاً یک میله‌ی تمام‌رزوه یا تسمه‌ی فلزی مورب را بین وسط پروفیل U و نقطه‌ای بالاتر روی دیوار/سقف نصب می‌کنند تا یک مثلث مهاری تشکیل شود. مهاربند با پیچ و مهره به پروفیل وصل می‌شود (با استفاده از سوراخ‌های کناری پروفیل یا قطعات اتصال مخصوص). سپس سر دیگر مهاربند را به سازه (مثلاً یک رول‌پلاک در دیوار یا سقف) متصل کنید. با محکم کردن اتصالات مهاربند، ساپورت در برابر تکان‌های عرضی یا لرزش‌های ناگهانی بسیار مستحکم‌تر خواهد شد. اگرچه در بارهای سبک ممکن است نیازی به این مرحله نباشد، اما در پروژه‌های صنعتی یا مناطقی با لرزه‌خیزی بالا رعایت این نکته به ایمنی بیشتر کمک می‌کند.
مرحله 6 – نصب درپوش‌ها و پایان کار:
پس از اتمام نصب بست‌ها و مهاربندها، در آخرین مرحله درپوش‌های پلاستیکی سوپرفیکس U را روی انتهای باز پروفیل‌ها قرار دهید. این کار باعث ایمنی پرسنل (جلوگیری از بریدگی دست یا بدن به واسطه لبه‌های تیز پروفیل) و همچنین زیبایی نمای کار خواهد شد. درپوش‌ها را با فشار دست در دو انتهای پروفیل جا بزنید تا کاملاً محکم شوند. نهایتاً یک بازبینی کلی انجام دهید: تمامی پیچ‌ها و مهره‌ها را چک کنید که محکم باشند، لوله‌ها یا کابل‌ها درست در جای خود قرار گرفته و تراز هستند، هیچ قطعه‌ی اضافی باقی نمانده باشد و ساپورت تحت بار لق نزند. اکنون سیستم ساپورت سوپرفیکس U شما آماده بهره‌برداری است.
با طی کردن مراحل فوق، خواهید دید که نصب ساپورت‌های تأسیساتی با سوپرفیکس U چقدر ساده‌تر و سریع‌تر از روش‌های سنتی است. عدم نیاز به جوشکاری، برشکاری در محل و رنگ‌کاری موجب کاهش زمان نصب و تمیزی بیشتر کارگاه می‌شود. همچنین به دلیل قابلیت تنظیم و بازشدن مجدد، در صورت نیاز به جابه‌جایی لوله‌ها یا افزودن تجهیزات جدید، تغییر دادن آرایش ساپورت‌ها به آسانی امکان‌پذیر خواهد بود.
مثال‌هایی از کاربردهای صنعتی سوپرفیکس U
پروفیل سوپرفیکس U و سیستم بست و ساپورت آن در طیف گسترده‌ای از صنایع و پروژه‌ها به کار گرفته می‌شود. در هر جایی که نیاز به نگهداری اجزای تأسیساتی به صورت ایمن، قابل تنظیم و بادوام باشد، این سیستم می‌تواند گزینه‌ای ایده‌آل باشد. در ادامه به چند کاربرد صنعتی مهم اشاره می‌کنیم:
صنعت ساختمان (تأسیسات مکانیکی و برقی):
رایج‌ترین کاربرد سوپرفیکس U در پروژه‌های ساختمانی برای نصب لوله‌های آب، فاضلاب، گرمایش و تهویه مطبوع است. به عنوان مثال، در موتورخانه یک ساختمان تجاری، می‌توان تمامی لوله‌های چیلر و بویلر را روی ساپورت‌های سوپرفیکس نصب کرد. یا در پارکینگ یک مجتمع مسکونی، لوله‌های اسپرینکلر (اطفاء حریق) و سینی کابل‌های برق را با این پروفیل به سقف مهار نمود. در تأسیسات الکتریکی نیز برای نگهداری سینی‌های کابل، تابلوهای برق دیواری، لوله‌های فلکسی و داکت‌ها از ساپورت‌های U شکل بهره می‌گیرند. سرعت اجرای بالا و قابلیت تنظیم این سیستم در زمان نصب تجهیزات ساختمانی بسیار موثر است.
کارخانه‌ها و صنایع تولیدی:
در محیط‌های صنعتی مانند کارخانه‌های خودروسازی، صنایع غذایی، کارگاه‌های تولید قطعات و… معمولاً مسیرهایی برای عبور لوله‌های هوا، گاز، آب و کابل‌های کنترل نیاز است. سیستم سوپرفیکس U اجازه می‌دهد این تاسیسات به شکل منظم و مرتبی روی دیوارها یا سقف کارخانه نصب شوند و در صورت تغییر خطوط تولید، به راحتی قابل جابجایی باشند. به طور مثال، در یک کارخانه بسته‌بندی مواد غذایی می‌توان لوله‌های استیل حمل مواد یا کابل‌های سنسورها را با ساپورت مدولار سوپرفیکس نصب کرد تا هم دسترسی به آن‌ها آسان باشد و هم از آسیب‌های احتمالی در امان بمانند. پوشش ضدزنگ این پروفیل‌ها نیز در محیط مرطوب یا در تماس با مواد خورنده، دوام بالایی از خود نشان می‌دهد.
صنایع نفت، گاز و پتروشیمی:
در پالایشگاه‌ها و پتروشیمی‌ها تعداد زیادی لوله و تیوبینگ در واحدهای مختلف وجود دارد که باید روی سازه‌ها مهار شوند. هرچند ساپورت‌های سنگین و خاص نیز در این صنایع استفاده می‌شود، اما برای لوله‌های سایز کوچک‌تر و مسیرهای ابزار دقیق، می‌توان از سیستم سوپرفیکس بهره برد. مثلاً برای نگهداری خطوط لوله‌کشی ابزار دقیق (تیوب‌های استنلس‌استیل) یا کابل‌های برق و ابزار دقیق در یک واحد فرآیندی، پروفیل‌های U مدولار گزینه‌ای مناسب هستند. با توجه به امکان استفاده از مهاربند، این ساپورت‌ها می‌توانند ارتعاشات حاصل از پمپ‌ها و کمپرسورها را نیز تحمل کنند. در پروژه‌های نفت و گاز که ایمنی بسیار مهم است، حذف جوشکاری در ارتفاع (با استفاده از ساپورت پیچ و مهره‌ای سوپرفیکس) یک مزیت عمده محسوب می‌شود.
صنایع نیروگاهی و تأسیسات سنگین:
در نیروگاه‌های برق، سیستم‌های تهویه، لوله‌های بخار و آب تغذیه و همچنین کابل‌های کنترل و قدرت در بخش‌های مختلف نیاز به ساپورت دارند. استفاده از پروفیل سوپرفیکس U امکان ایجاد چارچوب‌های نگهدارنده برای این تأسیسات را با سرعت و انعطاف بالا فراهم می‌کند. برای مثال، در یک نیروگاه سیکل ترکیبی، می‌توان لوله‌های سیستم روغن‌کاری توربین را با ساپورت‌های U به سقف یا سازه فلزی مهار کرد. به دلیل تنوع اتصالات، حتی نصب فن‌های کوچک، ترانسفورمرهای دیواری یا سینی‌های ابزار دقیق نیز با این سیستم امکان‌پذیر است. در بسیاری از پروژه‌های صنعتی سنگین، سوپرفیکس U به عنوان مکملی برای سیستم‌های ساپورت اصلی به کار می‌رود تا تجهیزات فرعی را سامان‌دهی کند.
کاربردهای متفرقه:
هر پروژه‌ای که نیاز به سازه نگهدارنده سبک اما قوی داشته باشد می‌تواند از سوپرفیکس U بهره ببرد. برای مثال، در نصب صفحات خورشیدی کوچک روی بام‌ها می‌توان پروفیل U را به عنوان پایه ماژول‌ها استفاده کرد. یا در نمایشگاه‌ها و غرفه‌های صنعتی، برای نصب سریع قفسه‌ها و تابلوها از این پروفیل مدولار استفاده می‌شود. حتی در تأسیسات موقت کارگاهی (مانند داربست‌های نگهدارنده تأسیسات موقت) نیز این سیستم به دلیل مونتاژ و دمونتاژ سریع، کاربرد دارد.
آنچه در تمام کاربردهای فوق مشترک است، انعطاف‌پذیری، صرفه‌جویی در زمان و ایمنی بالای سیستم سوپرفیکس U می‌باشد. این ویژگی‌ها باعث شده‌اند که در صنایع مختلف، مهندسین به جای روش‌های سنتی از ساپورت‌های مدولار مانند سوپرفیکس بهره گیرند و بهره‌وری پروژه را افزایش دهند. هر صنعتی که نیاز به نصب تجهیزات با قابلیت تنظیم و تغییر داشته باشد می‌تواند از مزایای سوپرفیکس U برخوردار شود؛ چه در مقیاس ساختمان‌های مسکونی و چه در مقیاس پالایشگاه‌های عظیم.
خلاصه مطلب
پروفیل سوپرفیکس U یک پروفیل شیاردار U شکل از جنس فولاد گالوانیزه است که برای ساپورت‌کشی تأسیسات به کار می‌رود. این پروفیل با ضخامت ۲ میلی‌متر و طراحی مدولار خود، نصب لوله‌ها، داکت‌ها و تجهیزات را بسیار آسان و منعطف کرده است. سوپرفیکس U دارای سوراخ‌های متعدد در طول خود بوده و بدون نیاز به جوشکاری و تنها با پیچ و مهره اتصال می‌یابد. قطعات جانبی متنوعی همچون پایه دیواری، صفحات نصب افقی/عمودی، مهره‌ی مخصوص و درپوش PVC نرم برای آن طراحی شده که امکان نصب در هر شرایطی را فراهم می‌کنند. این سیستم نسبت به پروفیل‌های سنتی مزایایی نظیر تحمل بار بیشتر، مقاومت عالی در برابر خوردگی، حذف مراحل وقت‌گیر جوشکاری/رنگ‌کاری و انعطاف در اجرا دارد.
سوپرفیکس U بر اساس استانداردهای مهندسی تولید شده و جداول ظرفیت بار آن به طراحان کمک می‌کند تا با اطمینان از ایمنی، از حداکثر کارایی پروفیل بهره ببرند. نصب این پروفیل طی مراحلی ساده (از نصب پایه تا بستن لوله و درپوش) انجام می‌شود که سرعت اجرا را چندین برابر می‌کند. کاربردهای سوپرفیکس U بسیار گسترده بوده و از ساختمان‌های اداری و تجاری تا کارخانه‌ها و نیروگاه‌ها را دربرمی‌گیرد. در نهایت، سوپرفیکس U یک راه‌حل مدرن، مطمئن و اقتصادی برای ایجاد ساپورت‌های تاسیساتی است که خلاصه‌ای از نوآوری در صنعت نصب تأسیسات به‌شمار می‌آید.
